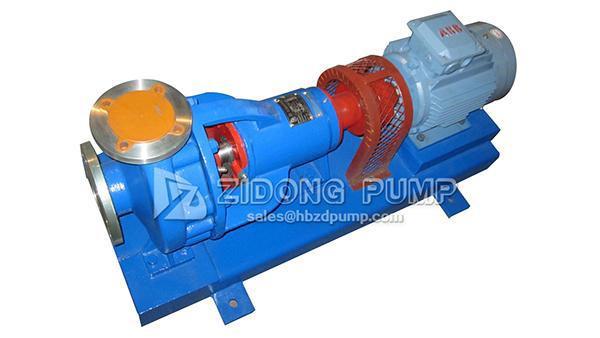

Bomba de rotor abierto
Bomba de rotor abierto
  • Rango de flujo: 1.6-3000m3/h
  • Altura de bombeo: 5-125m
  • Velocidad: 1450-2900r/min
  • Rango de diámetro: DN25-500mm
  • Matched motor power: 1.1-2.8kW
  • Temperatura operativa: mín. -60°C y máx. 360℃
  • Material de extremos húmedos: hierro fundido, acero inoxidable
Descripción

Las bombas de la serie IHK están diseñadas para la disposición de materiales en industrias químicas. Gracias al impulsor abierto no hay bloqueos incluso con materiales con alto contenido de sólidos.

Esta serie de bombas puede cargar materiales corrosivos con un 35% de sólidos y con temperaturas entre los 20° y 105°. Si fuera necesario, deben usarse medidas de refrigeración para el transporte de líquidos con temperaturas más altas. Estas bombas se usan en industrias químicas, petroleras, metalúrgicas, papeleras, alimenticias, farmacéuticas, de fibra sintética y similares.

Características
  • En esta serie de bombas pueden usarse distintos materiales para producir los extremos húmedos acorde a los distintos materiales para garantizar la resistencia a la corrosión y al uso. Estos materiales generalmente son 321, 304, 316, 316L, acero de fase doble y CD4MCu.
  • Las bombas pueden operar continuamente hasta 8000 horas en condiciones normales sin pérdidas.
  • El agua refrigerante no es necesaria cuando la temperatura operativa es menor a 60°.
  • El rodamiento cerrado no precisa ser lubricado.
Modelos opcionales
Modelo Velocidad (r/min) Flujo (m3/h) Flujo (L/S) Altura de bombeo (m) Eficiencia (%) Potencia del motor (kW) NPSH (m) Preguntas
IHK25-25-125 2900 1.92 0.53 22 28 1.1 0.5
3.2 0.89 20 31.5 0.5
3.84 1.07 18 30.2 1.5
1450 0.96 0.27 5.5 25 0.55 0.4
1.6 0.44 5 28 0.4
1.92 0.53 4.3 26 1.2
IHK25-25-160 2900 1.92 0.53 35 24 2.2 0.5
3.2 0.89 32 27 0.5
3.84 1.07 29 26 1.5
1450 0.96 0.27 8.9 20 0.55 0.4
1.6 0.44 8 23 0.4
1.92 0.53 7.4 22 1.2
IHK25-25-200 2900 1.92 0.53 55 22 5.5 0.5
3.2 0.89 50 24 0.5
3.84 1.07 44.5 23 1.5
1450 0.96 0.27 13.5 18 0.75 0.4
1.6 0.44 12.5 20.5 0.4
1.92 0.53 11 20 1.2
IHK25-25-250 2900 1.92 0.53 88 13 7.5 0.5
3.2 0.89 80 15.5 0.5
3.84 1.07 71 15 1.5
1450 0.96 0.27 21.5 11.5 1.5 0.4
1.6 0.44 20 13 0.4
1.92 0.53 18 12 1.2
IHK40-32-125 2900 3.78 1.05 21.8 41.5 2.2 0.7
6.3 1.75 20 46 0.8
7.56 2.10 18.5 45 1.8
1450 1.92 0.53 5.5 37 0.55 0.5
3.2 0.89 5 41 0.5
3.84 1.07 4.5 39 1.2
IHK40-32-160 2900 3.78 1.05 35 28 3 0.7
6.3 1.75 32 32 0.8
7.56 2.10 29 31 1.8
1450 1.92 0.53 8.8 24 0.75 0.5
3.2 0.89 8 27.5 0.5
3.84 1.07 7.2 26 1.2
IHK40-32-200 2900 3.78 1.05 55 27 5.5 0.7
6.3 1.75 50 30.5 0.8
7.56 2.10 44.5 28 1.8
1450 1.92 0.53 13.8 24 0.75 0.5
3.2 0.89 12.5 25.5 0.5
3.84 1.07 11.2 26 1.2
IHK40-32-250 2900 3.78 1.05 88 21 11 0.7
6.3 1.75 80 23.4 0.8
7.56 2.10 71 22.5 1.8
1450 1.92 0.53 22 17 1.5 0.5
3.2 0.89 20 19 0.5
3.84 1.07 18 18 1.2
IHK50-32-125 2900 7.5 2.08 23 39 3 1.1
12.5 3.47 20 46 1.3
15 4.17 18 44 2.0
1450 3.78 1.05 5.57 32.5 0.55 0.5
6.3 1.75 5 40.5 0.5
7.56 2.10 4.5 39.5 1.2
IHK50-32-160 2900 7.5 2.08 34.5 30 4 1.1
12.5 3.47 32 41.5 1.3
15 4.17 30 45 2.0
1450 3.78 1.05 8.6 26 0.75 0.5
6.3 1.75 8 36 0.5
7.56 2.10 7.5 38.5 1.2
IHK50-32-200 2900 7.5 2.08 51.8 25.5 7.5 1.1
12.5 3.47 50 35 1.3
15 4.17 48 38.5 2.0
1450 3.78 1.05 12.9 20.8 1.1 0.5
6.3 1.75 12.5 30 0.5
7.56 2.10 12 32.5 1.2
IHK50-32-250 2900 7.5 2.08 82 20.5 15 1.1
12.5 3.47 80 29.7 1.3
15 4.17 78.5 33 2.0
1450 3.78 1.05 20.5 15.3 2.2 0.5
6.3 1.75 20 24.5 0.5
7.56 2.10 6.2 28 1.2
IHK65-50-125 2900 15 4.17 21.3 42.3 3 1.7
25 6.94 20 55.8 1.8
30 8.33 18.6 56.5 2.5
1450 7.5 2.08 5.4 39.6 0.55 0.5
12.5 3.47 5 49.5 0.5
15 4.17 4.5 50.5 1.3
IHK65-50-160 2900 15 4.17 34.2 39.6 5.5 1.7
25 6.94 32 51.3 1.8
30 8.33 30 53.1 2.5
1450 7.5 2.08 8.55 35 1.1 0.5
12.5 3.47 8 46 0.5
15 4.17 7.5 47 1.3
IHK65-40-200 2900 15 4.17 53.2 36.9 11 1.7
25 6.94 50 46.8 1.8
30 8.33 47.6 48 2.5
1450 7.5 2.08 13.3 31.5 1.5 0.5
12.5 3.47 12.5 41.5 0.5
15 4.17 11.9 42.8 1.3
IHK60-40-250 2900 15 4.17 81.2 30.6 18.5 1.7
25 6.94 80 41.5 1.8
30 8.33 78.4 45 2.5
1450 7.5 2.08 20.3 25 3 0.5
12.5 3.47 20 35 0.5
15 4.17 19.6 39 1.3
IHK65-40-315 2900 15 4.17 126.8 25 30 1.7
25 6.94 125 35 1.8
30 8.33 124 38 2.5
1450 7.5 2.08 32.4 20 5.5 0.5
12.5 3.47 32 29.8 0.5
15 4.17 31.7 33.3 1.3
IHK80-65-125 2900 30 8.33 23.2 54 5.5 2.6
50 13.89 20 62 2.8
60 16.67 17.6 60 3.0
1450 15 4.17 5.8 48.6 1.1 0.8
25 6.94 5 57.6 0.8
30 8.33 4.4 55.8 1.1
IHK80-65-160 2900 30 8.33 36 51.5 11 2.6
50 13.89 32 60.3 2.8
60 16.67 28.4 58.5 3.0
1450 15 4.17 9 45 1.5 0.8
25 6.94 8 55.8 0.8
30 8.33 7.2 55.8 1.1
IHK80-50-200 2900 30 8.33 55.2 47.8 18.5 2.6
50 13.89 50 56.7 2.8
60 16.67 45.2 55.8 3.0
1450 15 4.17 13.5 39.6 2.2 0.8
25 6.94 12.5 51.3 0.8
30 8.33 11.5 52.2 1.1
