Bomba multietapa
Bomba multietapa
  • Rango de flujo: 3.75-185m3/h
  • Altura de bombeo: 55-666m
  • Velocidad: 2950r/min
  • Rango de diámetro: DN40-DN300
  • Presión operativa: ≤0.6Mpa
  • Temperatura operativa: 0℃～80℃
Descripción

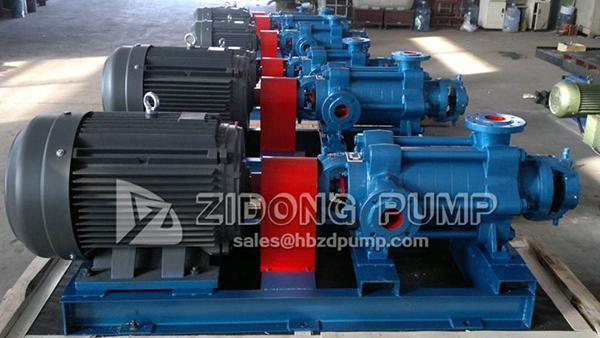

La serie D tiene bombas horizontales multietapa con varios impulsores que mejoran significativamente la altura de bombeo.

Esta serie de bombas se usa tradicionalmente para transmitir líquidos similares al agua limpia que no contienen sólidos, por los que las características de drenaje de partículas sólidas es un 2% menor, y las partículas son de menos de 0.5mm. Por esta razón es ideal para su uso en minas, plantas de acero, suministro de agua urbano y proyectos de drenaje.

Modelos opcionales
Modelo Número de impulsores Velocidad (r/min) Caudal de flujo (m3/h) Caudal de flujo (L/S) Altura de bombeo (m) Eficiencia (5) Potencia del eje (kw) Potencia del motor (kw) NPSH (m) Preguntas
D6-25×3 3 2950 3.75 1.04 76.5 33 2.37 5.5 2
6.3 1.75 75 45 2.86 2
7.5 2.08 73.5 47 3.19 2.5
D6-25×4 4 2950 3.75 1.04 102 33 3.16 7.5 2
6.3 1.75 100 45 3.81 2
7.5 2.08 98 47 4.26 2.5
D6-25×5 5 2950 3.75 1.04 127.5 33 3.95 7.5 2
6.3 1.75 125 45 4.77 2
7.5 2.08 122.5 47 5.32 2.5
D6-25×6 6 2950 3.75 1.04 153 33 4.73 11 2
6.3 1.75 150 45 5.72 2
7.5 2.08 147 47 6.39 2.5
D6-25×7 7 2950 3.75 1.04 178.5 33 5.52 11 2
6.3 1.75 175 45 6.67 2
7.5 2.08 171.5 47 7.45 2.5
D6-25×8 8 2950 3.75 1.04 204 33 6.31 15 2
6.3 1.75 200 45 7.63 2
7.5 2.08 196 47 8.58 2.5
D6-25×9 9 2950 3.75 1.04 229.5 33 7.1 15 2
6.3 1.75 225 45 8.52 2
7.5 2.08 220.5 47 9058 2.5
D6-25×10 10 2950 3.75 1.04 255 33 7.89 18.5 2
6.3 1.75 250 45 9.53 2
7.5 2.08 245 47 10.63 2.5
D6-25×11 11 2950 3.75 1.04 280.5 33 8.68 18.5 2
6.3 1.75 275 45 10.5 2
7.5 2.08 269.5 47 11.71 2.5
D6-25×12 12 2950 3.75 1.04 306 33 9.47 18.5 2
6.3 1.75 300 45 11.44 2
7.5 2.08 294 47 12.78 2.5
D12-25×3 3 2950 7.5 2.08 84.6 44 3.93 7.5 2
12.5 3.47 75 54 4.73 2
15 4.17 69 53 5.37 2.5
D12-25×4 4 2950 7.5 2.08 112.8 44 5.24 11 2
12.5 3.47 100 54 6.3 2
15 4.17 92 53 7.09 2.5
D12-25×5 5 2950 7.5 2.08 141 44 6.55 11 2
12.5 3.47 125 54 7.88 2
15 4.17 115 53 8.86 2.5
D12-25×6 6 2950 7.5 2.08 169.2 44 7.85 15 2
12.5 3.47 150 54 9.46 2
15 4.17 138 53 10.64 2.5
D12-25×7 7 2950 7.5 2.08 197.4 44 9.16 15 2
12.5 3.47 175 54 11 2
15 4.17 161 53 12.41 2.5
D12-25×8 8 2950 7.5 2.08 225.6 44 10.47 18.5 2
12.5 3.47 200 54 12.51 2
15 4.17 184 53 14.18 2.5
D12-25×9 9 2950 7.5 2.08 253.8 44 11.78 18.5 2
12.5 3.47 225 54 14.18 2
15 4.17 207 53 15.95 2.5
D12-25×10 10 2950 7.5 2.08 282 44 13.09 22 2
12.5 3.47 250 54 15.76 2
15 4.17 230 53 17.73 2.5
D12-25×11 11 2950 7.5 2.08 310.2 44 14.4 22 2
12.5 3.47 275 54 17.34 2
15 4.17 253 53 19.5 2.5
D12-25×12 12 2950 7.5 2.08 338.4 44 15.7 30 2
12.5 3.47 300 54 18.9 2
15 4.17 276 53 27.3 2.5
D25-30×3 3 2950 15 4.17 102 50 8.33 15 2.2
25 6.94 90 62 9.88 2.2
30 8.33 82.6 63 10.7 2.6
D25-30×4 4 2950 15 4.17 136 50 11.11 18.5 2.2
25 6.94 120 62 13.1 2.2
30 8.33 110 63 14.26 2.6
D25-30×5 5 2950 15 4.17 170 50 13.89 22 2.2
25 6.94 150 62 16.47 2.2
30 8.33 137.5 63 17.83 2.6
D25-30×6 6 2950 15 4.17 204 50 16.67 30 2.2
25 6.94 180 62 19.77 2.2
30 8.33 165 63 21.4 2.6
D25-30×7 7 2950 15 4.17 238 50 19.44 30 2.2
25 6.94 210 62 23.1 2.2
30 8.33 192.5 63 24.9 2.6
D25-30×8 8 2950 15 4.17 272 50 22.22 37 2.2
25 6.94 240 62 26.4 2.2
30 8.33 220 63 28.53 2.6
D25-30×9 9 2950 15 4.17 306 50 25 37 2.2
25 6.94 270 62 29.65 2.2
30 8.33 247.5 63 32.1 2.6
D25-30×10 10 2950 15 4.17 340 50 27.8 45 2.2
25 6.94 300 62 32.9 2.2
30 8.33 275 63 35.7 2.6
D46-30×3 3 2950 30 8.33 102 64 13.02 22 2.4
46 12.5 90 70 16.11 3
55 15.3 81 68 17.84 4.6
D46-30×4 4 2950 30 8.33 136 64 17.36 30 2.4
46 12.8 120 70 21.48 3
55 15.3 108 68 23.79 4.6
D46-30×5 5 2950 30 8.33 170 64 21.7 37 2.4
46 12.8 150 70 26.85 3
55 15.3 135 68 29.74 4.6
D46-30×6 6 2950 30 8.33 204 64 26.04 37 2.4
46 12.8 180 70 32.21 3
55 15.3 162 68 35.68 4.6
D46-30×7 7 2950 30 8.33 238 64 30.38 45 2.4
46 12.8 210 70 37.58 3
55 15.3 189 68 41.63 4.6
D46-30×8 8 2950 30 8.33 274 64 34.72 55 2.4
46 12.8 240 70 42.95 3
55 15.3 216 68 47.58 4.6
D46-30×9 9 2950 30 8.33 306 64 39.06 55 2.4
46 12.8 270 70 48.32 3
55 15.3 243 68 53.53 4.6
D46-30×10 10 2950 30 8.33 340 64 43.4 75 2.4
46 12.8 300 70 53.69 3
55 15.3 270 344 59.47 4.6
D46-50×3 3 2950 30 8.33 166.5 54 25.19 37 2.5
46 12.8 150 63 29.83 2.8
55 15.3 138 64 32.3 3.2
D46-50×4 4 2950 30 8.33 222 54 33.59 45 2.5
46 12.8 200 63 39.77 2.8
55 15.3 184 64 43.06 3.2
D46-50×5 5 2950 30 8.33 277.5 54 41.98 55 2.5
46 12.8 250 63 49.71 2.8
55 15.3 230 64 53.83 3.2
D46-50×6 6 2950 30 8.33 333 54 50.38 75 2.5
46 12.8 300 63 59.65 2.8
55 15.3 276 64 64.59 3.2
D46-50×7 7 2950 30 8.33 388.5 54 58.78 75 2.5
46 12.8 250 63 69.6 2.8
55 15.3 322 64 72.36 90 3.2
D46-50×8 8 2950 30 8.33 440 54 67.18 90 2.5
46 12.8 400 63 79.54 2.8
55 15.3 368 64 86.12 3.2
D46-50×9 9 2950 30 8.33 499.5 54 75.57 110 2.5
46 12.8 450 63 89.48 2.8
55 15.3 414 64 96.89 3.2
D46-50×10 10 2950 30 8.33 555 54 83.97 110 2.5
46 12.8 500 63 99.42 2.8
55 15.3 460 64 107.66 3.2
D46-50×11 11 2950 30 8.33 610.5 54 92.37 132 2.5
46 12.8 550 63 109.36 2.8
55 15.3 506 64 118.42 3.2
D46-50×12 12 2950 30 8.33 666 54 100.8 132 2.5
46 12.8 600 63 119.8 2.8
55 15.3 552 64 129.2 3.2
D85-45×2 2 2950 55 15.3 102 63 24.25 37 3.2
85 23.6 90 72 28.94 4.2
100 27.8 78 70 30.35 5.2
D85-45×3 3 2950 55 15.3 153 63 36.38 55 3.2
85 23.6 135 72 43.3 4.2
100 27.8 117 70 45.52 5.2
D85-45×4 4 2950 55 15.3 204 63 48.5 75 3.2
85 23.6 180 72 57.87 4.2
100 27.8 156 70 60.7 5.2
D85-45×5 5 2950 55 15.3 255 63 60.63 90 3.2
85 23.6 225 72 72.34 4.2
100 27.8 195 70 75.86 5.2
D85-45×6 6 2950 55 15.3 306 63 72.75 110 3.2
85 23.6 270 72 86.81 4.2
100 27.8 234 70 91.04 5.2
D85-45×7 7 2950 55 15.3 357 63 84.88 132 3.2
85 23.6 315 72 101.3 4.2
100 27.8 273 70 106.2 5.2
D85-45×8 8 2950 55 15.3 408 63 97 132 3.2
85 23.6 360 72 115.7 4.2
100 27.8 312 70 121.4 5.2
D85-45×9 9 2950 55 15.3 459 63 109.1 160 3.2
85 23.6 405 72 130.2 4.2
100 27.8 351 70 136.6 5.2
D155-30×2 2 1480 100 27.8 65 64 27.66 55 3.2
155 43 60 75 33.77 3.9
185 51.4 55 75 36.95 4.8
D155-30×3 3 1480 100 27.8 97.5 64 41.2 75 3.2
155 43 90 75 50.65 3.9
185 51.4 82.5 75 55.4 4.8
D155-30×4 4 1480 100 27.8 130 64 55.32 90 3.2
155 43 120 75 67.54 3.9
185 51.4 110 75 73.9 4.8
