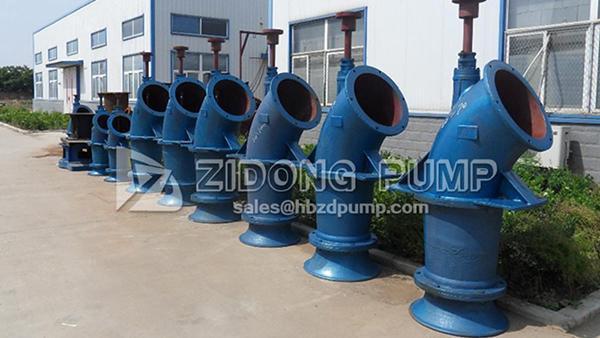

Bomba de flujo axial
Bomba de flujo axial
  • Rango de flujo: 700-1800m3/h
  • Altura de bombeo: 1.7-2.7m
  • Velocidad: 1200-1500r/min
  • Matched power: 11-18kW
  • Rango de diámetro: DN500-DN1000mm
  • Temperatura operativa: debajo de los 50℃
  • Estructura: una etapa, vertical, flujo axial
Descripción

Las bombas de flujo axial de la serie ZLB transporta las sustancias mediante el eje de la bomba. Esta estructura permite un mayor flujo en las bombas centrífugas, y durante la operación todos los componentes están sumergidos en el agua, a excepción del motor.

Esta serie de bombas es reconocida por su cabezal bajo y flujo amplio, por lo que es útil para el transporte de agua limpia o líquidos similares. Debido a la temperatura operativa limitada, generalmente se usa para el riego agrícola, así como en centrales de energía para transportar agua reciclada, suministro de agua urbano, para nivelar el agua en muelles y otras operaciones de conservación del agua.

Características
  • El eje de la bomba es fabricado con acero de carbono de alta calidad, sostenido por goma por arriba y abajo, o rodamientos de plástico. Es lubricada con agua.
  • El rodamiento está cubierto con un casquillo del eje de acero de carbono de alta calidad, cuya superficie está recubierto con cromo endurecido para una mayor resistencia al uso y corrosiva.
  • Las demás partes están hechas de hierro fundido, tales como el impulsor base, la caja del impulsor, la base de los rodamientos, el acoplamiento y otros componentes.
  • Las bombas de la serie ZLB ahorra un 10% de energía comparadas con otras bombas similares.
  • La densidad relativa del cuerpo de la bomba es entre 1.5-2.0, el cual es sólo 1/4 a 1/5 acero al carbono. Aun así, su fuerza tensil es cercana al acero de carbono, lo que lo hace comparable al acero aleado de alta calidad.
Modelos opcionales
Modelo Flujo (m3/h) Altura de bombeo (m) Velocidad (r/min) Potencia del motor (kW) Potencia del motor diésel (kW) Diámetro (mm) Eficiencia (%) Preguntas
300ZL-2500 908 2.2 1200-1500 11 12 300(12hours) 79.4
300ZL-2800 859 2.5 1200-1500 11 12 300(12hours) 79.3
300ZL-3500 764 3.2 1300-1500 11 15 300(12hours) 78.6
350ZL-2130 1210 1.78 1200-1500 11 12 350(14hours) 82.1
350ZL-3000 1005 2.7 1200-1500 11 15 350(14hours) 78.7
350ZL-3500 1350 3.2 1200 18.5 15 350(14hours) 78.7
350ZL-4000 1210 3.7 1200 18.5 12 350(14hours) 82.1
350ZL-4500 1050 4.2 1200 18.5 15 350(14hours) 78.7
400ZL-2130 1800 1.83 1200 18.5 18 400(16hours) 80.1
400ZL-2500 1650 2.2 1200 18.5 18 400(16hours) 75.6
400ZL-2800 1520 2.5 1200 18.5 18 400(16hours) 70.5
400ZL-3000 1410 2.7 1200 18.5 18 400(16hours) 75.6
400ZL-3500 1300 3.2 1200 18.5 18 400(16hours) 70.5
