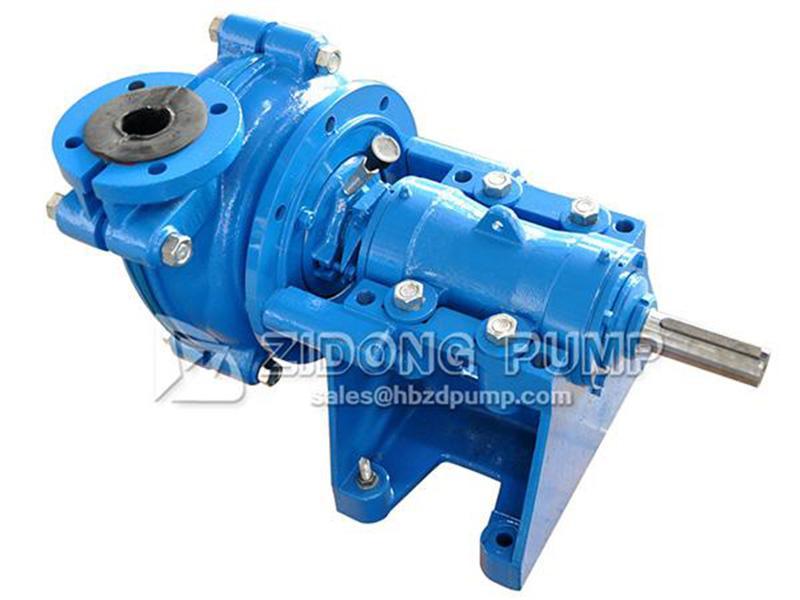

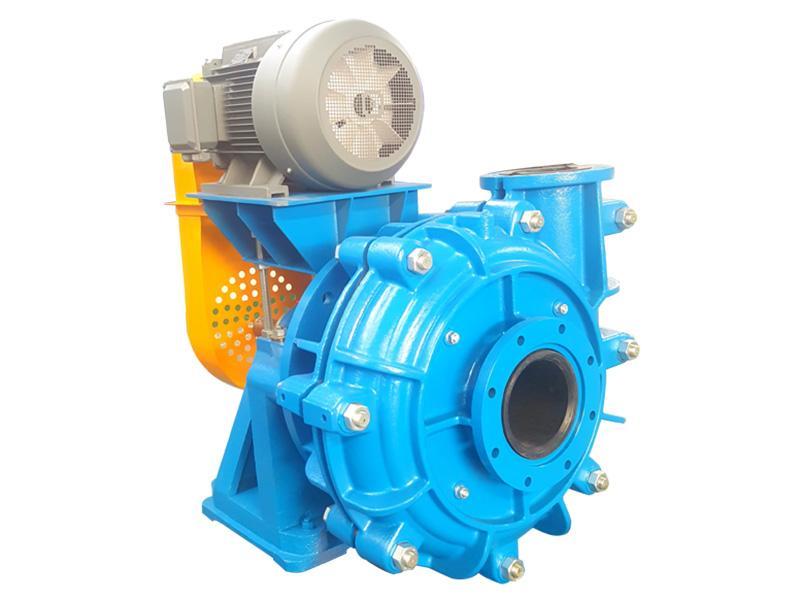

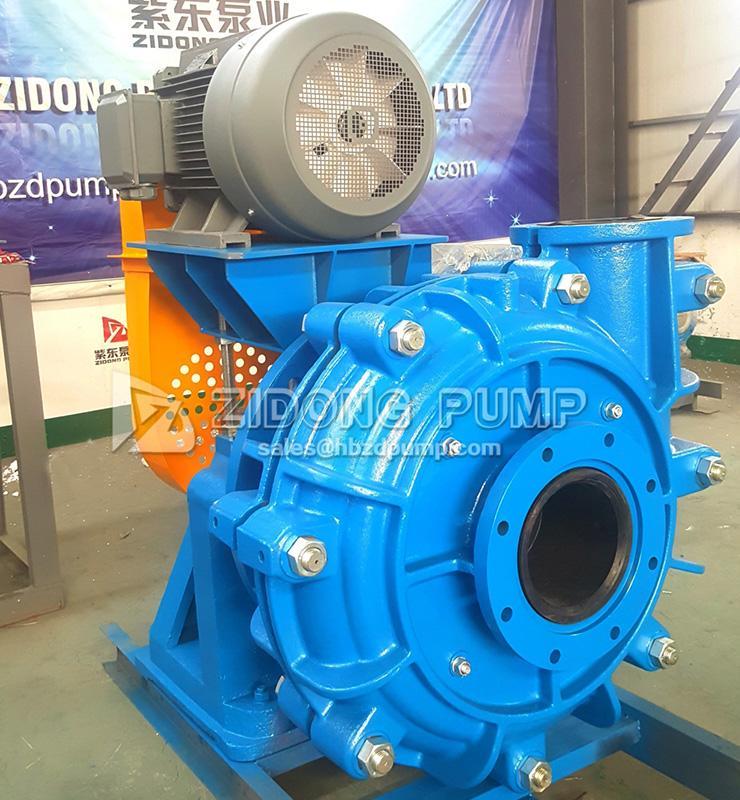

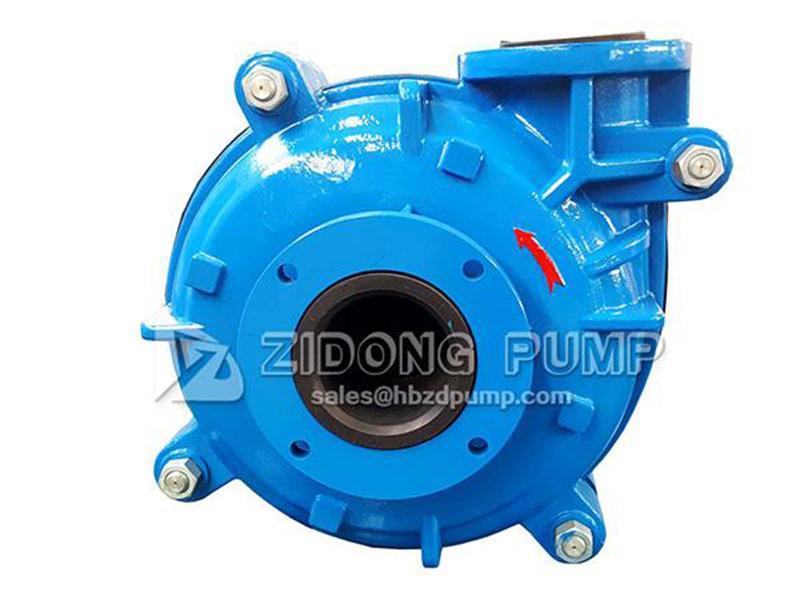

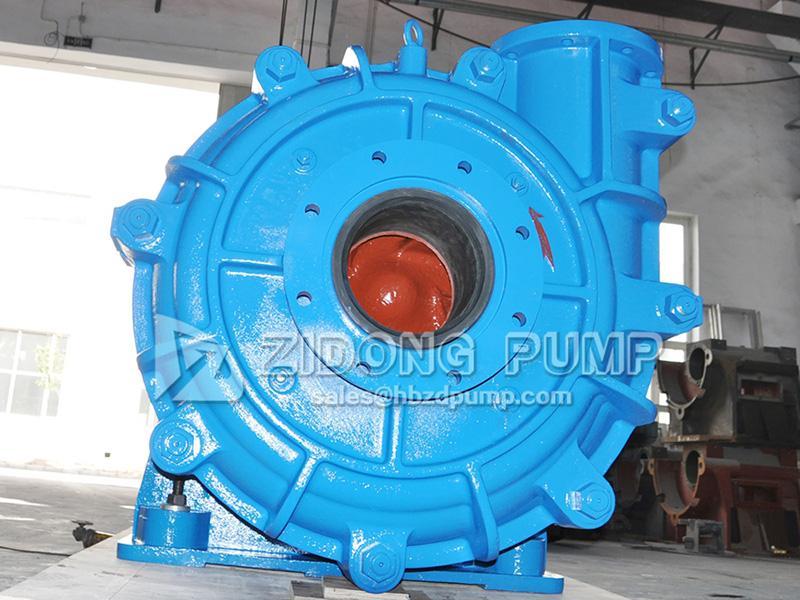

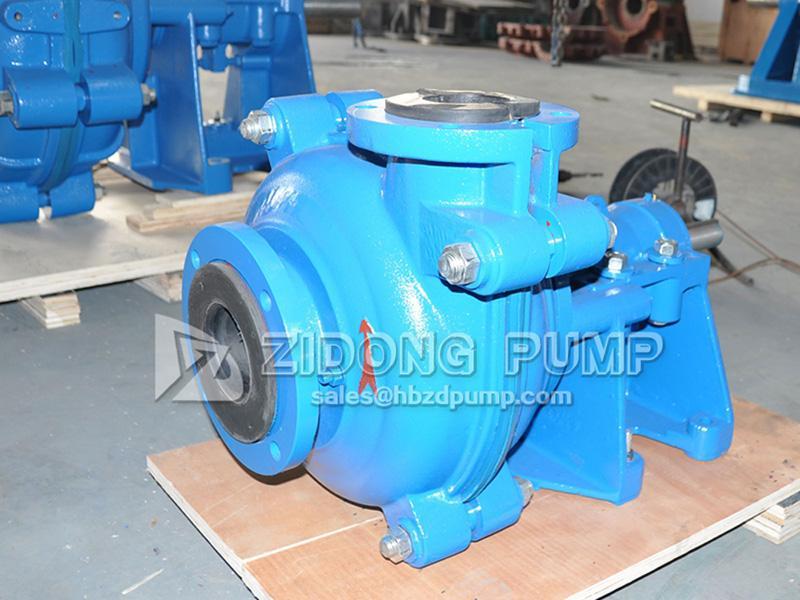

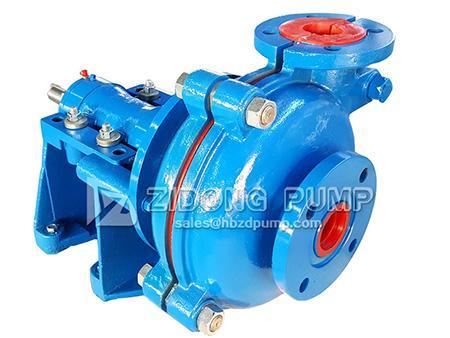

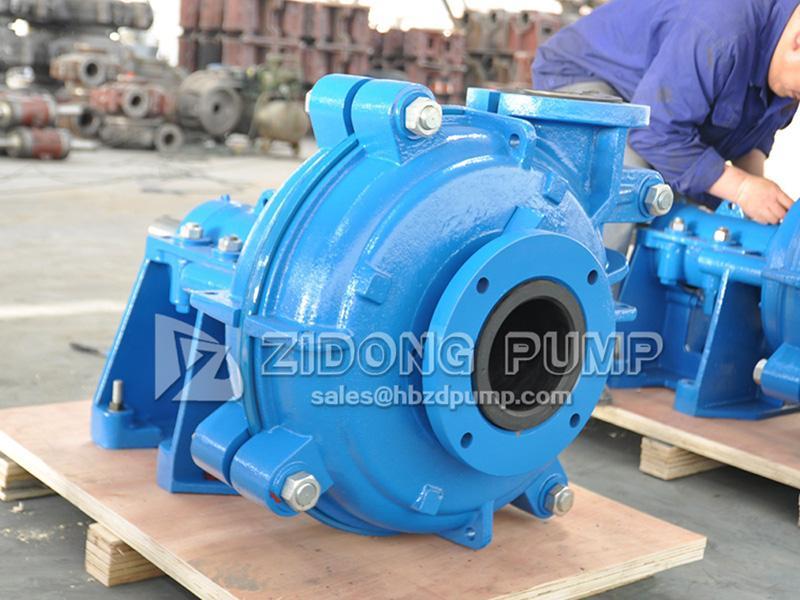

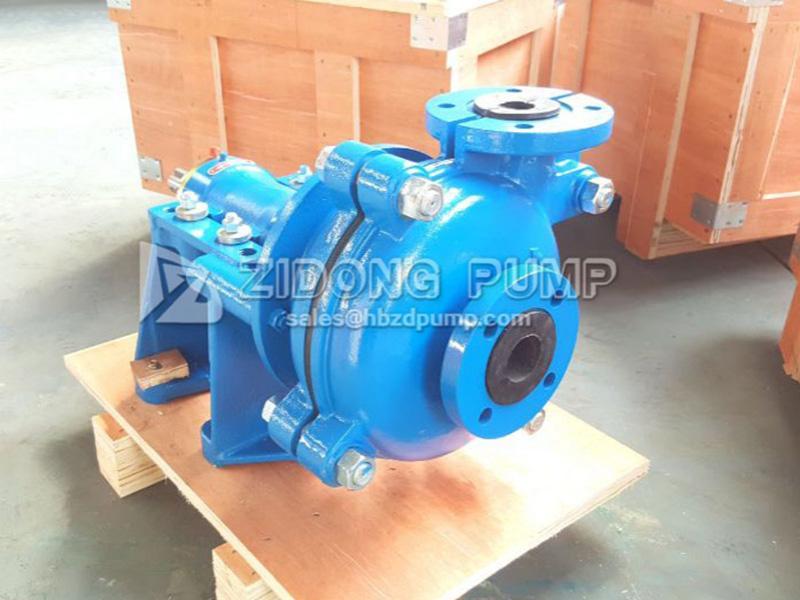

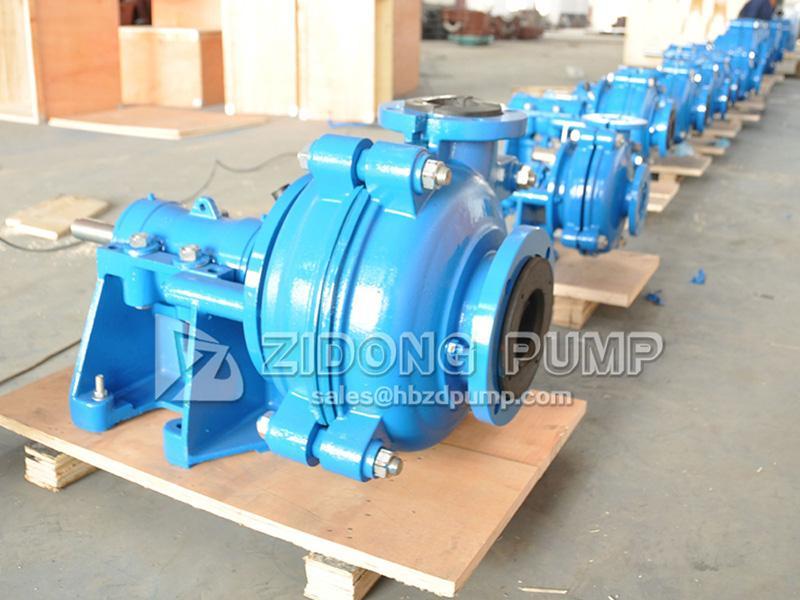

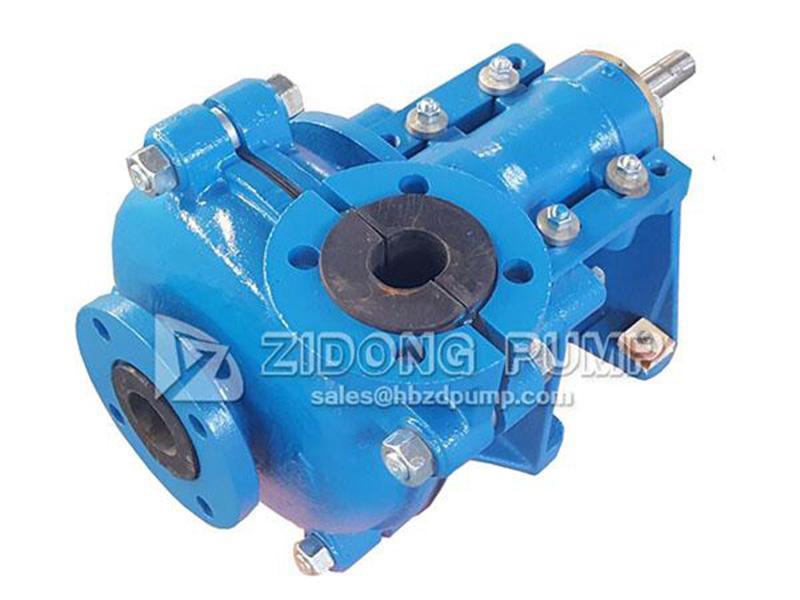

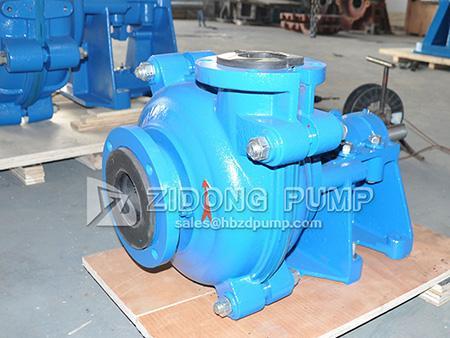

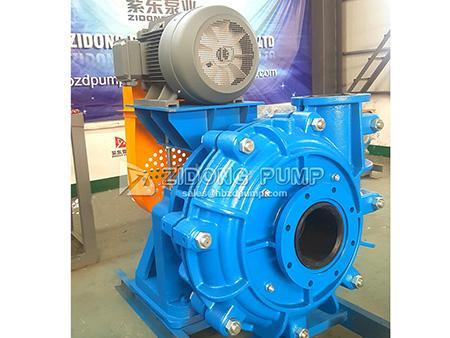

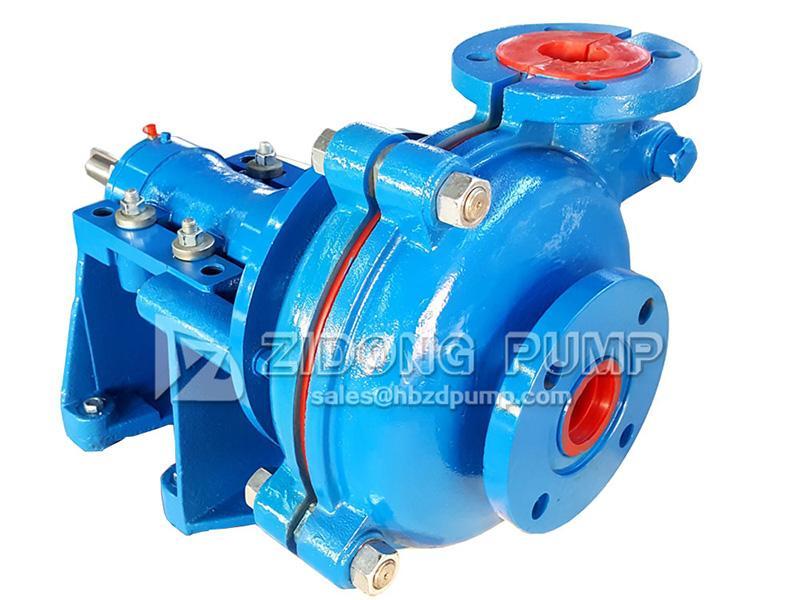

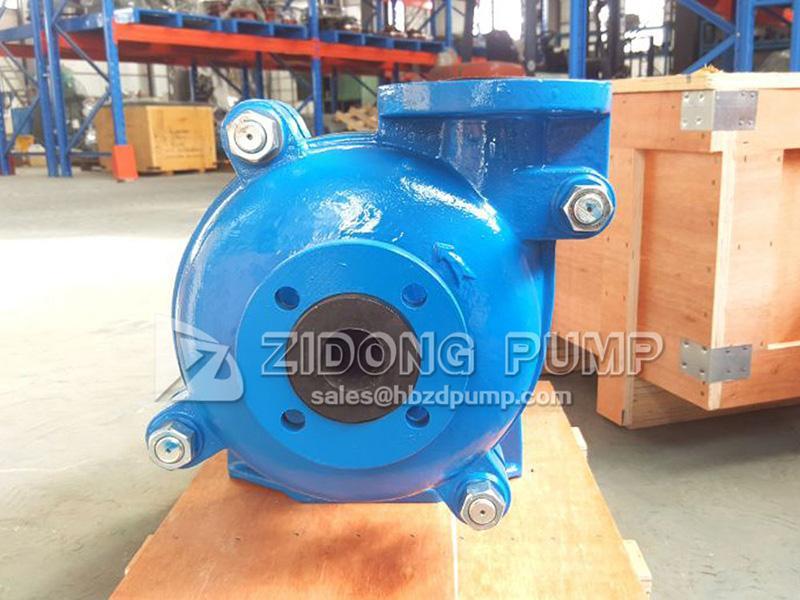

Bomba centrífuga horizontal Serie ZHR

• Diameter: DN25(1'')-DN300mm(12'')
• Rango de flujo: 10-2520 m³/hr
• Altura de bombeo: 5-52 meters
• Velocidad: 300-2600r / min
• Potencia del motor: 15-560KW
• Temperatura operativa: -40-75 ℃
• Estructura: bomba de una etapa, succión única, con soporte en voladizo, centrífuga.

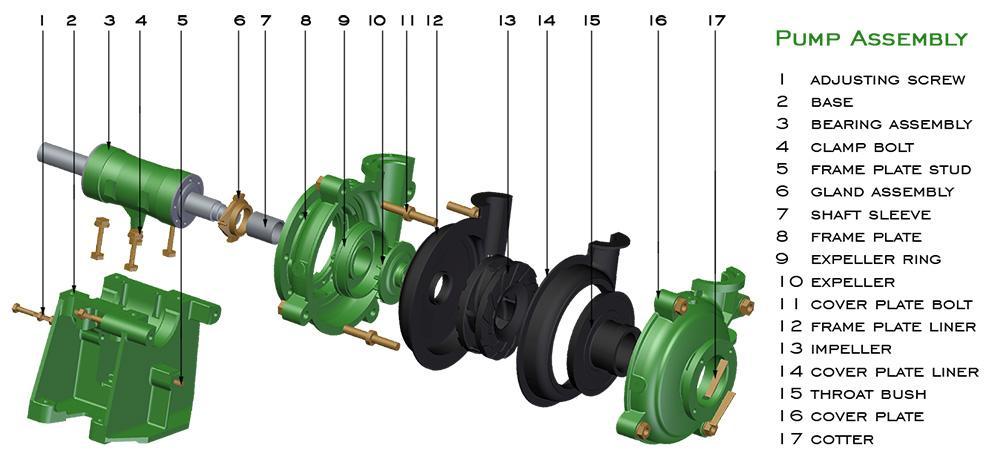

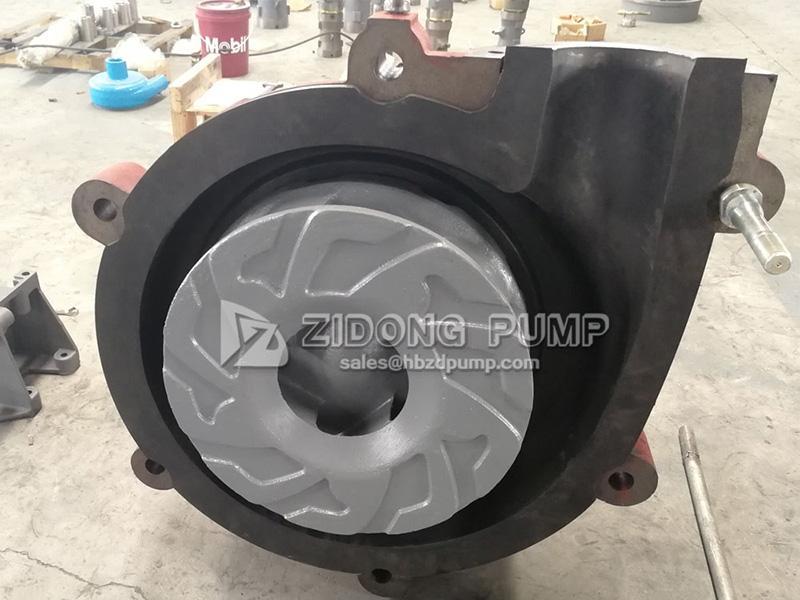

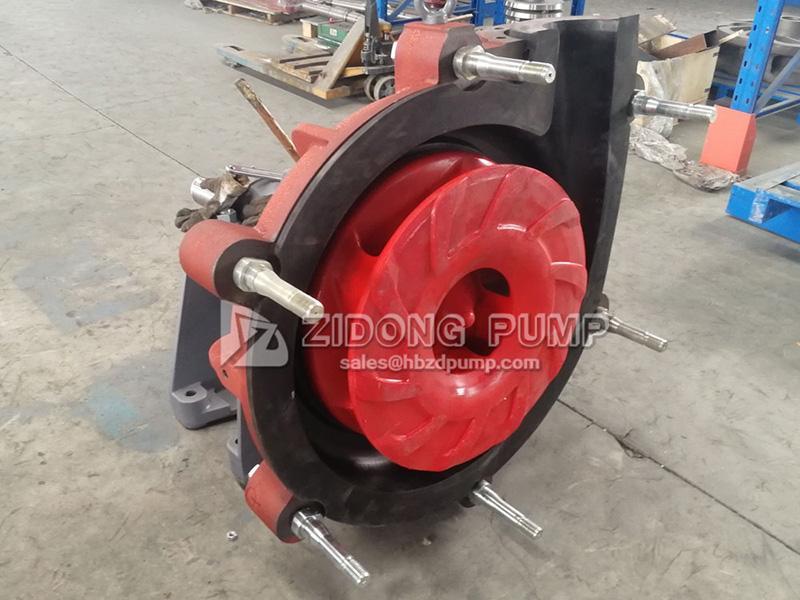

En las bombas centrífugas de la serie ZHR, el impulsor, el revestimiento, la placa guía y demás extremos húmedos están hechos de goma. La resistencia abrasiva de la goma es menor en comparación con aleación de cromo, pero tiene buena elasticidad y resistencia anticorrosiva.

Esta serie de bombas de lodo es apta para el transporte de lodo con partículas finas sin ángulos afilados, o ácido débil, base débil y otros líquidos corrosivos, como pasta de minerales, cenizas, pasta de cemento, gravilla, etc.

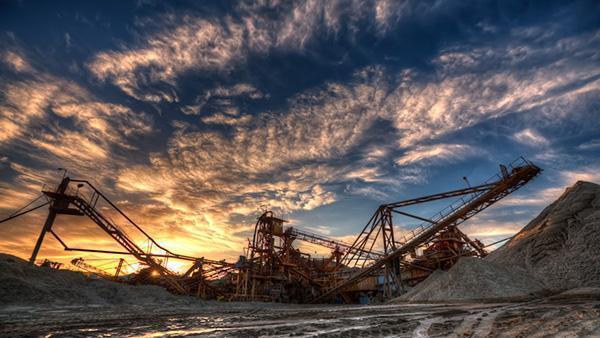

Las bombas de la serie ZHR son usadas en el procesado de minerales, procesado de pasta de papel, construcción, generación de energía y áreas de la industria similares. El uso más común en el transporte de residuos en el procesado de minerales.

• Los materiales de las partes de flujo están disponibles en caucho natural económico, goma sintética de poliuretano con mayor resistencia al uso y la corrosión, y otros tipos de gomas personalizadas tales como el caucho de cloropreno. Los clientes pueden elegir conforme a sus condiciones específicas de trabajo.
• Al trabajar en minas de oro, minas de cobre y otras industrias similares, se manejan medios corrosivos y muchas partículas abrasivas. Por esta razón recomendamos cambiar el impulsor de aleación de cromo resistente al uso basados en el revestimiento de goma.
• Cuando las partículas del contenido y la velocidad de transmisión se mantienen en un cierto rango, el revestimiento de goma natural es más duradero que el de metal o goma elástica normal debido a su mayor elasticidad. Aunque el desempeño integral del neopreno es inferior al de la goma natural, tiene una increíble resistencia abrasiva en líquidos pastosos aceitosos cuando la temperatura es menor a 200°
• La carcasa de la bomba, la cobertura y las partes de transmisión en las series ZHR y ZH son intercambiables.
• Esta bomba puede instalarse dentro de bombas multietapa.
• El ensamblado de rodamientos es removible para que sea más sencillo ajustar la distancia entre el impulsor y la placa guía frontal. Luego, la eficiencia de transmisión puede mantenerse al disminuir la distancia del impulsor incluso cuando la bomba está desgastada.

Tips: La única diferencia entre la serie ZH y ZHR es el material de revestimiento. Todos los demás components son intercambiables. Los clientes pueden elegir los distintos materiales de revestimiento acorde a sus condiciones operativas.

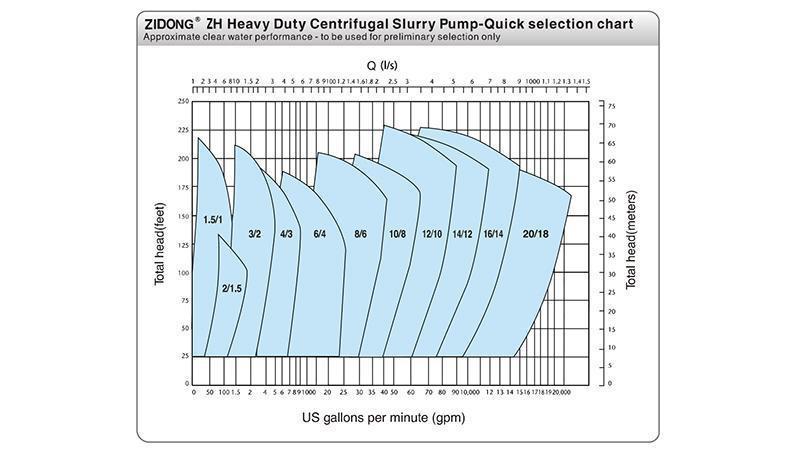

Desempeño con agua limpia
Nota: las especificaciones a continuación son las comunes, y otras pueden ser personalizadas.

1. Bomba centrífuga horizontal ZHR-1.5×1B

• Modelo: ZHR-1.5×1B
• Max. potencia (KW): 15
• Capacidad (m³/h): 10.8~25.2
• Altura de bombeo (m): 7~52
• Velocidad (r/min): 1400~3400
• Max. eficiencia (η%): 35
• NPSH (m): 2~4

2. Bomba centrífuga horizontal ZHR-2×1.5B

• Modelo: ZHR-2×1.5B
• Max. potencia (KW): 15
• Capacidad (m³/h): 25.2~54
• Altura de bombeo (m): 5.5~41
• Velocidad (r/min): 1000~2600
• Max. eficiencia (η%): 50
• NPSH (m): 2.5~5

3. Bomba centrífuga horizontal ZHR-3×2C

• Modelo: ZHR-3×2C
• Max. potencia (KW): 30
• Capacidad (m³/h): 36~75.6
• Altura de bombeo (m): 13~39
• Velocidad (r/min): 1300~2100
• Max. eficiencia (η%): 55
• NPSH (m): 2~4

4. Bomba centrífuga horizontal ZHR-4×3C/D

• Modelo: ZHR-4×3C/D
• Max. potencia (KW): 30/60
• Capacidad (m³/h): 79.2~180
• Altura de bombeo (m): 5~34.5
• Velocidad (r/min): 800~1800
• Max. eficiencia (η%): 59
• NPSH (m): 3~5

5. Bomba centrífuga horizontal ZHR-6×4D/E

• Modelo: ZHR-6×4D/E
• Max. potencia (KW): 60/120
• Capacidad (m³/h): 144~324
• Altura de bombeo (m): 12~45
• Velocidad (r/min): 800~1350
• Max. eficiencia (η%): 65
• NPSH (m): 3~5

6. Bomba centrífuga horizontal ZHR-8×6E

• Modelo: ZHR-8×6E
• Max. potencia (KW): 120
• Capacidad (m³/h): 324~720
• Altura de bombeo (m): 7~49
• Velocidad (r/min): 400~1000
• Max. eficiencia (η%): 65
• NPSH (m): 5~10

7. Bomba centrífuga horizontal ZHR-10×8ST

• Modelo: ZHR-10×8ST
• Max. potencia (KW): 560
• Capacidad (m³/h): 540~1188
• Altura de bombeo (m): 12~50
• Velocidad (r/min): 400~750
• Max. eficiencia (η%): 75
• NPSH (m): 4~12

8. Bombas centrífugas horizontal ZHR-12×10ST

• Modelo: ZHR-12×10ST
• Max. potencia (KW): 560
• Capacidad (m³/h): 720~1620
• Altura de bombeo (m): 7~45
• Velocidad (r/min): 300~650
• Max. eficiencia (η%): 80
• NPSH (m): 2.5~7.5
