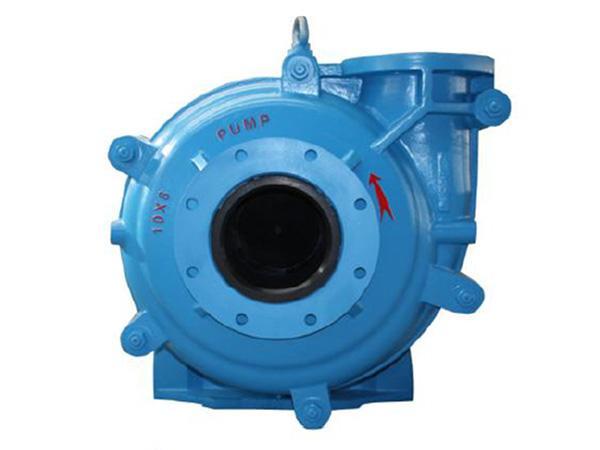

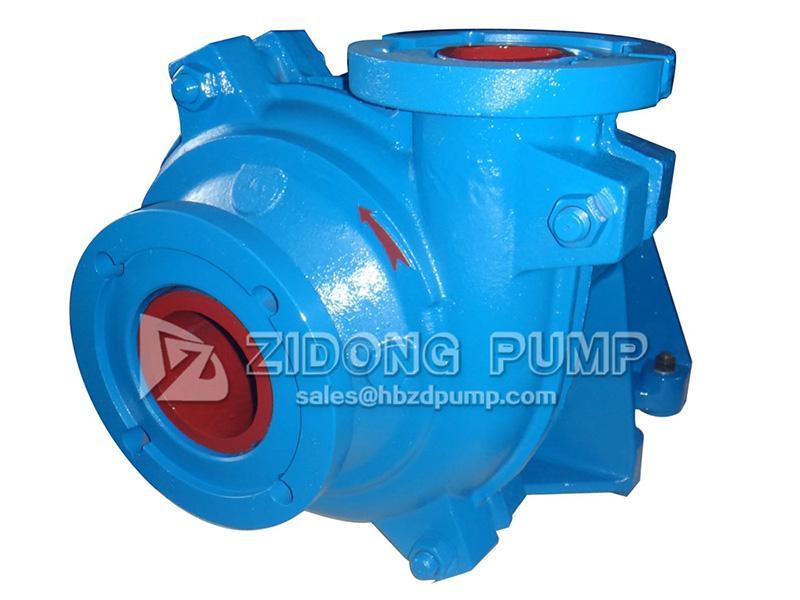

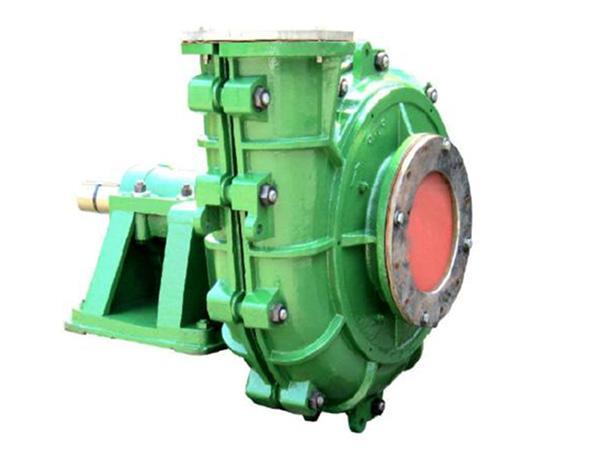

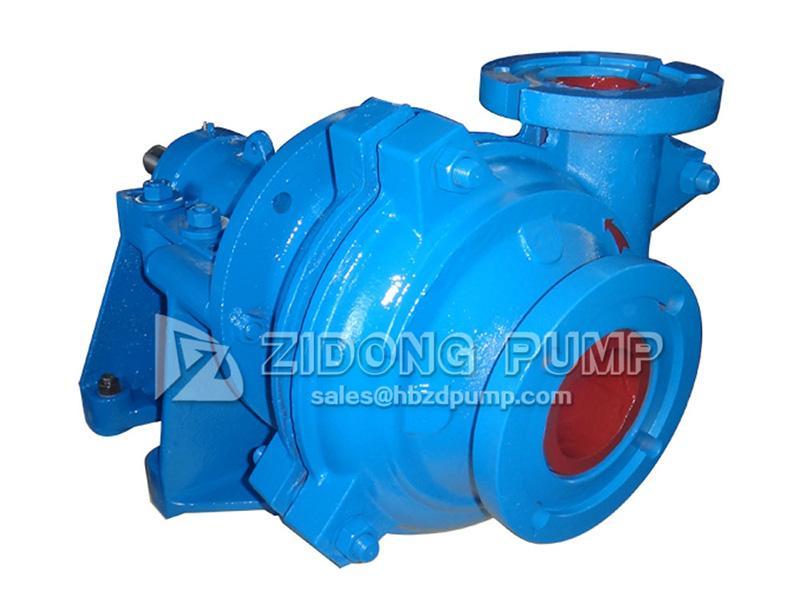

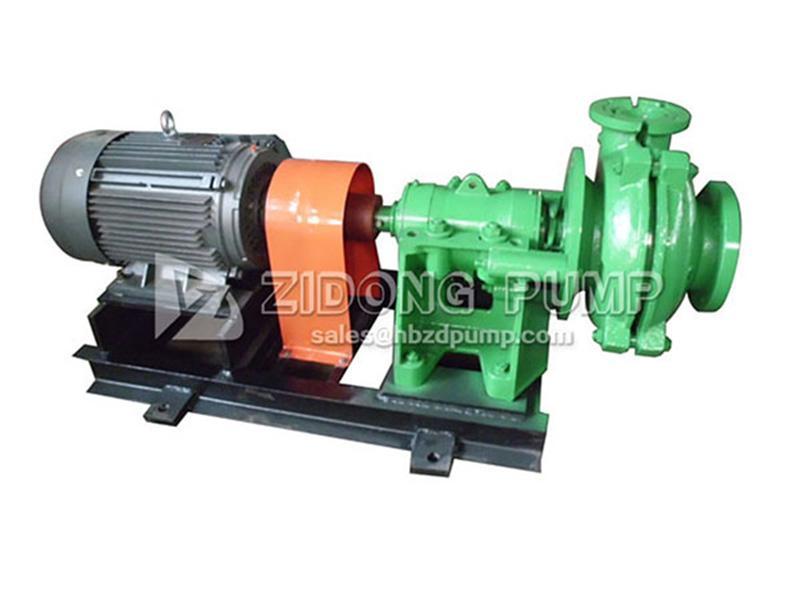

Bomba centrífuga horizontal Serie ZL

Bomba centrífuga horizontal Serie ZL
Bomba centrífuga horizontal Serie ZL
Bomba centrífuga horizontal Serie ZL
Bomba centrífuga horizontal Serie ZL
Bomba centrífuga horizontal Serie ZL
Bomba centrífuga horizontal Serie ZL
  • Rango de diámetro: DN25-DN400mm
  • Rango de flujo: 12-5040m3/ hr
  • Altura de bombeo: 5-118m
  • Velocidad: 300-3800r/min
  • Potencia del motor: 15-1200KW
  • Temperatura operativa: ≤80 ℃
Introducción breve

Las bombas centrífugas horizontales de la serie ZL son aptas para transportar lodo con partículas finas, así como líquido de baja concentración o líquido corrosivo.

Para la operación, recomendamos que la concentración de los líquidos en la bomba no exceda el 30%. Las bombas de esta serie también transportan líquido de alta concentración y baja abrasión tales como cenizas volantes, yeso, deshechos de plantas de acero, aguas residuales, producción de papel y otras industrias.

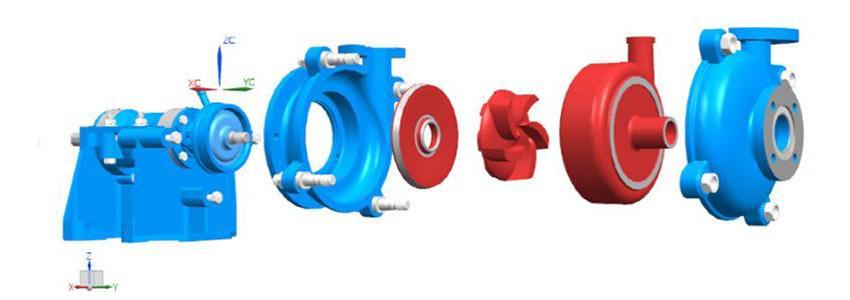

Estructura
Bomba centrífuga horizontal Serie ZL
Características
  • La carcasa de la bomba tiene un revestimiento de metal resistente al uso o revestimiento de goma, ambos reemplazables. El impulsor está hecho de metal resistente al uso o de goma.
  • La posición de salida de la bomba debe estar en un intervalo de 45 grados para facilitar las diferentes necesidades de instalación.
  • El ensamblado de rodamientos es portátil, lo que ofrece conveniencia a los usuarios para el ajuste de la distancia entre el impulsor y la inserción del revestimiento frontal. Esto también mantiene la eficiencia en el transporta al ajustar la distancia del impulsor, incluso si la bomba está desgastada.
Parámetros

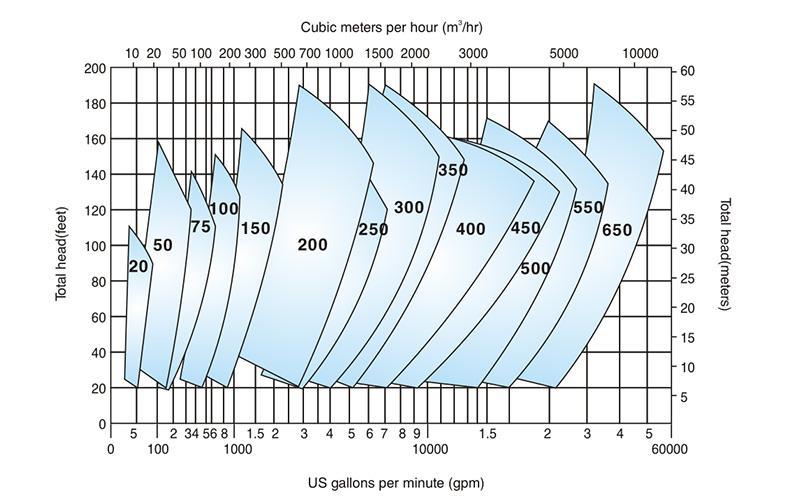

Tabla de selección de modelos (Desempeño con agua limpia)
Los extremos húmedos de las bombas de la serie ZL son hechos generalmente de aleación de cromo resistentes al uso. En cambio, si se usará para transportar sustancias corrosivas, será fabricado con revestimiento de goma para formar bombas de la serie ZLR.

Además, si el material transportado tiene una concentración alta, puede elegirse un tipo de bomba grande, como la ZM-10×8T o la ZM-10×8R.

1. Las bombas de la serie ZL para transportar sustancias de baja concentración y tienen un revestimiento de metal.
Modelo Tamaño de descarga (pulgadas) Material de revestimiento Material del impulsor Potencia máxima (kW) Caudal de flujo (m3/h) Flujo Altura de bombeo (m) Velocidad (r/m) Max. Eficiencia (η%) NPSH (m) Preguntas
ZL-20A 20 Metal Metal 7.5 2.34 ~10.8 0_65 ~3 6~37 1400~3000 30
ZL-50B 50 Metal Metal 15 16.2 ~76 4.5 ~20 9~44 1400~2800 55
ZL-75C 75 Metal Metal 30 18 ~151 5~42 4~45 900~2400 57 3~6
ZL-100D 100 Metal Metal 60 50 ~252 14~70 7~46 800~1800 60 2 ~3.5
ZL-150E 150 Metal Metal 120 115 ~486 32 ~135 12~51.5 800~1500 65 2~6
ZL-200E 200 Metal Metal 120 234~910 65~253 9.5 ~40 600~1100 64 3~6
ZL-50F 250 Metal
o goma
Metal 260 396~1425 110~396 8~30 500~800 77 2~10
ZL-300S 300 Metal Metal 560 468~2538 130 ~705 8~60 400~950 79 2~10
ZL-350SL 350 Metal Metal 560 650~2800 180 ~780 10~59 400~840 81 3~10
ZL-400ST 400 Metal Metal 560 720~3312 200~920 7~51 300~700 80 2~10
ZL-450ST 450 Metal Metal 560 1008~4356 280~1210 9~48 300~600 80 2~9
ZL-550TU 550 Metal Metal 1200 1980~7920 560~2200 10 ~50 250~475 86 4~10
2. La serie ZLR es apta para el transporte de sustancias de baja concentración con revestimiento de goma.
Modelo Tamaño de descargas (pulgadas) Material de revestimiento Material del impulsor Potencia máxima (kw) Caudal de flujo (m3/h) Flujo Altura de bombeo (m) Velocidad (r/min) Max. Eficiencia (η%) NPSH (m) Preguntas
ZLR-20A 20 Metal Goma 7.5 2.16~9 0.6 ~2.5 7~32 1600~3000 30
ZLR-50B 50 Goma Goma 15 12.6~60 3.5 ~17.6 6~38 1200~2600 48
ZLR-75C 75 Metal Goma 30 25 ~144 7~40 9~43 1000~2200 60 3~5
ZLR-100D 100 Goma Goma 60 61 ~252 17~70 8~38 800~1600 65 2~5
ZLR-150E 150 Goma Goma 120 137 ~486 38 ~135 10 ~36.5 800~1300 65 2.5~5.5
ZLR-200E 200 Goma Goma 120 216~990 60 ~275 7 ~42.5 500~1100 74
ZLR-250F 250 Goma Goma 260 324~1314 90 ~365 8~30 500~800 70 5~10
ZLR-300S 300 Goma Goma 560 432~1900 120~528 7~41 400~800 81 3~8
ZLR-350S 350 Goma Goma 560 720~2844 200~790 10 ~41 400~700 86 3~7
ZLR-400ST 400 Goma Goma 560 756~3312 210~920 7 ~37.5 300~600 85 2~8
ZLR-450ST 450 Goma Goma 560 1080 ~4356 300~1210 9~40 300~550 87 3~10
ZLR-650TU 650 Goma Goma 2000 2520~9108 700~2530 10 ~39 200~350 86 2~8
3. La serie ZM es útil para el transporte de sustancias de concentración media.
Modelo Tamaño de succión (pulgadas) Tamaño de descarga (pulgadas) Potencia máxima (kw) Caudal de flujo (m3/h) Altura de bombeo (m) Velocidad (r/min) Máx. eficiencia (η%) NPSH (m) Preguntas
ZM-10×8T 10 8 120 540-1440 14-60 600-1000 73 4-10
ZM-10×8R 10 8 300 540-1440 14-60 600-1000 73 4-10

Nota:las especificaciones antes mencionadas son comunes, y las demás pueden ser personalizadas.
