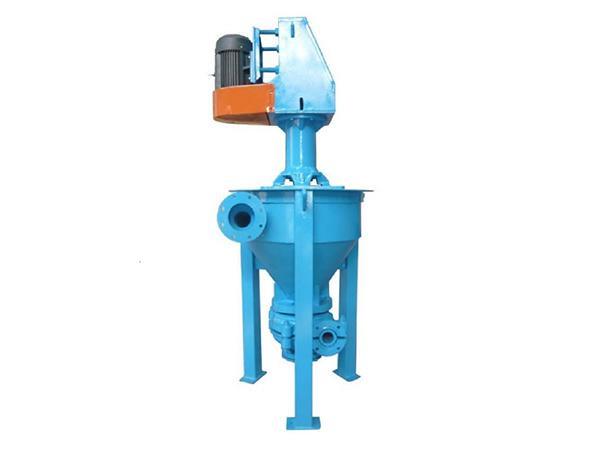

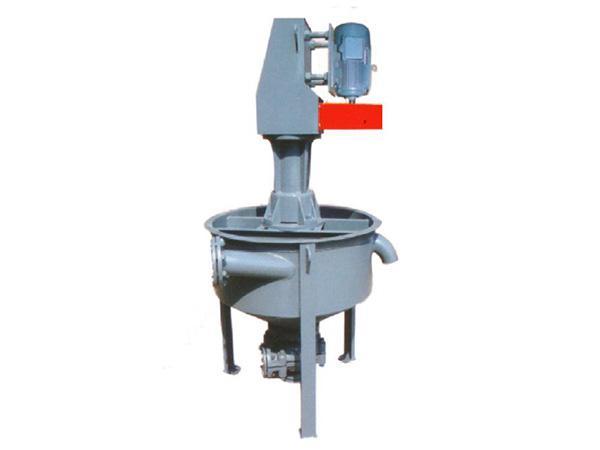

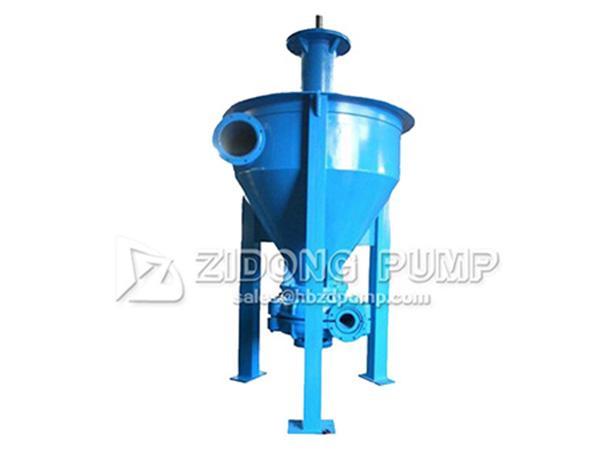

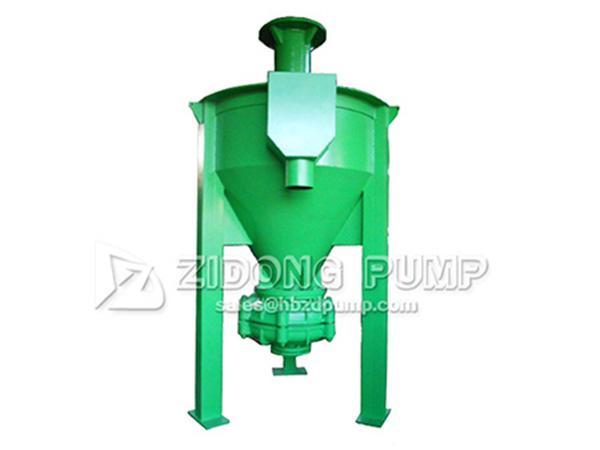

Bomba centrífuga vertical Serie ZF

Bomba centrífuga vertical Serie ZF
Bomba centrífuga vertical Serie ZF
Bomba centrífuga vertical Serie ZF
Bomba centrífuga vertical Serie ZF
Bomba centrífuga vertical Serie ZF
Bomba centrífuga vertical Serie ZF
  • Rango de flujo: 7-650m3/h
  • Altura de bombeo: 5-30m
  • Operation temperature: below 200°C
  • Matched Power: 15-110KW
  • Material: Metal or Rubber
  • Rango de diámetro: DN50-DN200mm
  • Tamaño máx. permitido de partículas: 72mm
  • Velocidad: 350-1800rpm
Introducción breve

En una variedad de procesos de flotación se producen sustancias espumosas que generalmente presentan líquidos muy viscosos. Este tipo de sustancias no son fáciles de transportar usando bombas ordinarias. Por esta razón, diseñamos las bombas centrífugas verticales de la serie ZF de gran diámetro, impulsor abierto y tamaño interno agrandado, por lo que tiene una mayor capacidad de transmisión comparado con otras bombas.

Las bombas de la serie ZF se usan en distintos procesos, tales como la beneficiación. Esta bomba es ampliamente usada en industrias metalúrgicas, mineras, carboníferas, químicas y similares.

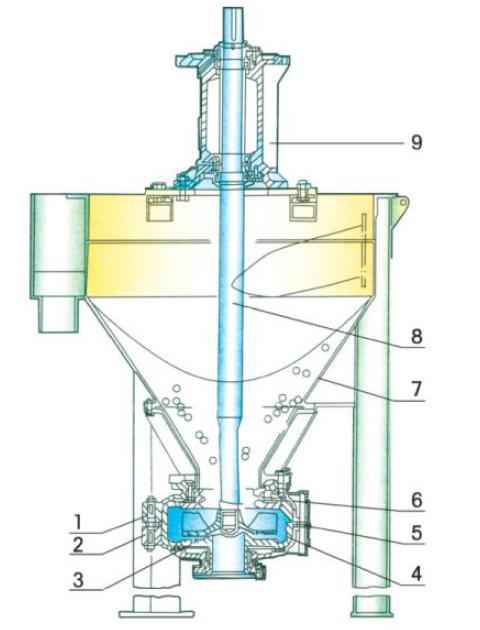

Estructura
Bomba centrífuga vertical Serie ZF

1. Armazón
2. Placa de cobertura
3. Inserción del revestimiento de la placa de cobertura
4. Voluta
5. Impulsor
6. Revestimiento del armazón
7. Tanque
8. Eje
9. Carcasa de rodamientos

Characteristics
  • El cabezal de la bomba tiene una estructura de doble carcasa. Los extremos húmedos pueden ser hechos de metal, goma u otros materiales no metálicos conforme a los materiales que serán transportados.
  • El tanque de depósito de la bomba está hecho de acero o acero inoxidable está equipado con una cámara de desbordamiento y una entrada tangencial. La cámara de desbordamiento envía las sustancias en exceso de vuelta al estanque de lodo. La entrada tangencial conduce la sustancia de vuelta a la bomba y elimina parte de la espuma.
  • Las bombas de la serie ZF tienen una carcasa de rodamientos equipada con una base de motor o marco de motor, y usa accionamiento directo o indirecto. Esto permite que sea fácil de reemplazar la polea para ajustar la velocidad de la bomba, acorde a los requerimientos en distintas condiciones operativas.

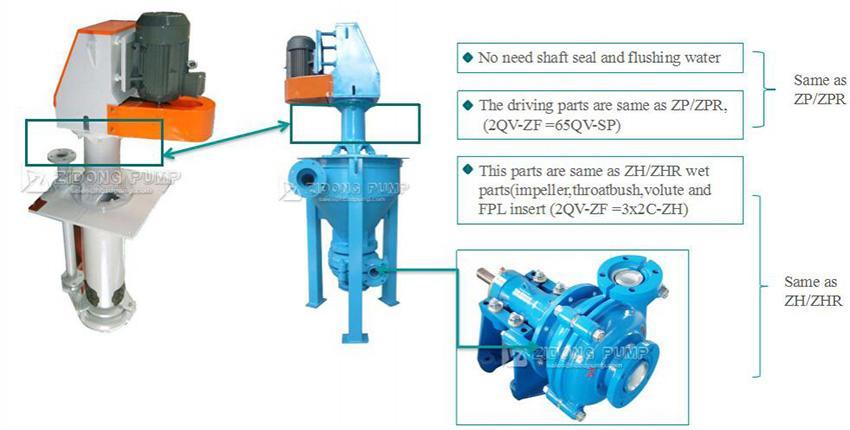

  • Las partes del eje de transmisión de la bomba son intercambiables con los de las bombas ZP/ZPR, para un mantenimiento más sencillo.
Bomba centrífuga vertical Serie ZF
Parámetros

Table de selección de modelos (desempeño en agua limpia)

Modelo Máx. potencia (kw) Capacidad (m3/h) Altura de bombeo (m) Velocidad (r/min) Max. eficiencia (η%) Impulsor (mm) Preguntas
50ZF-2QV 15 7.2-33 6-29.5 800-1800 0.45 229
75ZF-3QV 20 10-104 5.2-28 700-1500 0.55 268
100ZF-4RV 40 15-130 5.4-25.5 500-1050 0.55 397
150ZF-6SV 75 55-330 5.4-22.6 350-650 0.55 560
200ZF-8SV 110 126-575 5.8-25.2 360-650 0.55 560

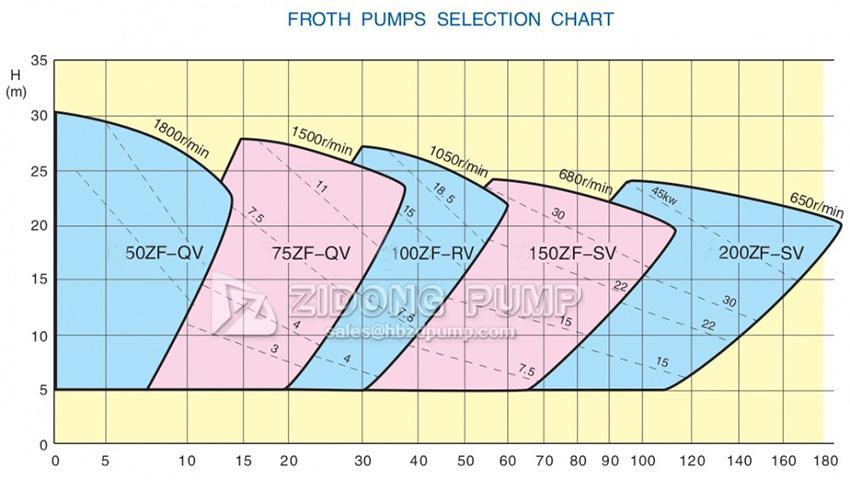

Tabla de selección rápida
Bomba centrífuga vertical Serie ZF
Formulario de consultas
Contacto

Hebei Zidong Pump Industry Co,.LTD

Dirección: NO 106, Yuhua East Road, Yuhua District, Shijiazhuang City, Hebei Province

Teléfono: +86-311-80796266
Fax: +86-311-66792059
