Componentes de flujo de bomba de metal
Zidong no sólo tiene amplia experiencia en el proceso fabricación de bombas industriales, sino que también posee una línea completa de equipamiento. Todos los componentes del cuerpo de la bomba pueden fabricarse de manera independiente conforme a los requerimientos del cliente. También ofrecemos accesorios en una variedad de materiales y especificaciones para nuestros clientes, incluyendo partes OEM.
Composición del material
| C | Cr | Mo | Si | Mn | Ni | Cu | S | P |
| 2.6-3.0 | 26-28 | ≤3.0 | ≤1.2 | ≤2.0 | ≤2.5 | ≤2.0 | ≤0.06 | ≤0.1 |
Propiedades del material
| Densidad (kg/m3) | Dureza (HBW10/3000) | Fuerza tensil (MPa) | Desempeño del mecanismo (J/cm2) | Módulo Young (GPA) | Elongación de ruptura (%) | Resistencia (J) |
| 7500 | 650 | 780 | 6-10 | 220 | 0.4 | 190 |

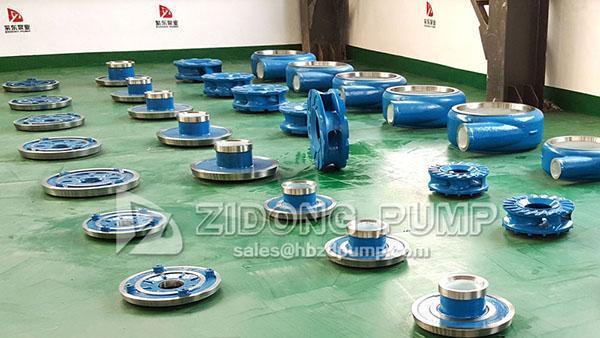

Tipo de componentes
Zidong ofrece una variedad de extremos húmedos de cromo de buena calidad que son totalmente intercambiables con los extremos húmedos de distintas marcas internacionales.
Estos extremos húmedos incluyen:

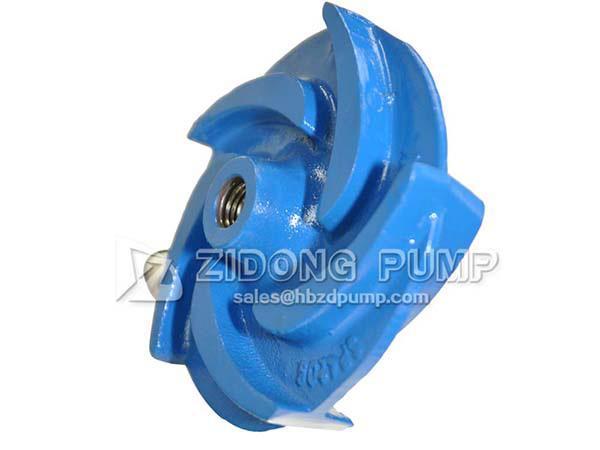

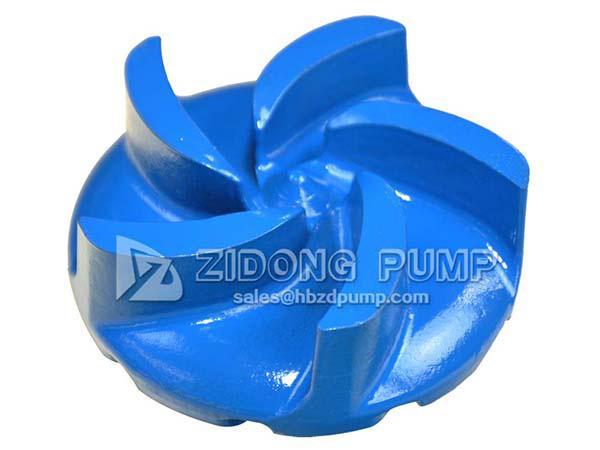

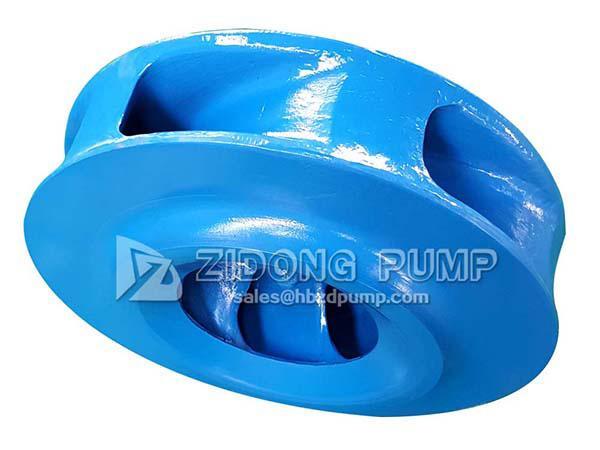

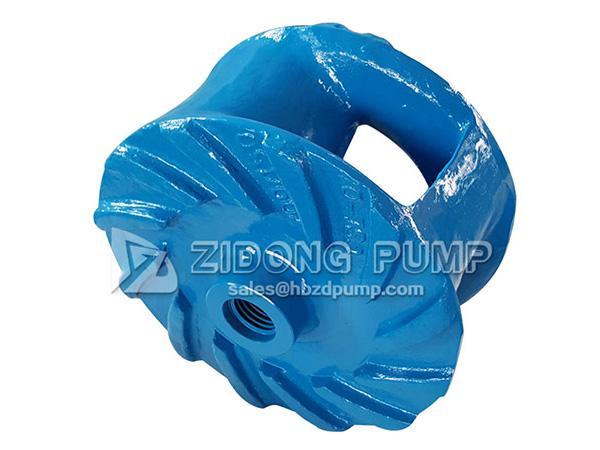

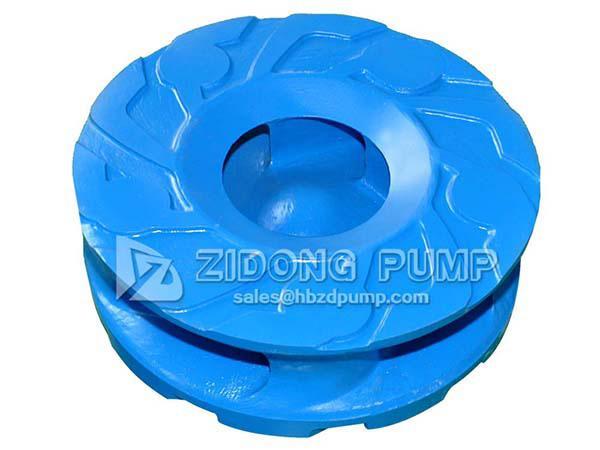

1. Impulsor
Número de furgones: 2, 3 o 5 (opcional)
Estructura del impulsor: impulsor abierto, impulsor semiabierto o impulsor cerrado
| Modelo de bomba | Nuestro número de parte | Número de reemplazo de parte |
| 1.5/1B-ZH | ZD-B1127NA | B1127NA |
| 1.5/1C-HH | ZD-CH1127NA | CH1127NA |
| 2/1.5B-ZH | ZD-B15127NA | B15127NA |
| 3/2C-ZH | ZD-C2147 | C2147 |
| 3/2D-ZH | ZD-DH2147 | DH2147 |
| 4/3C/D-ZH | ZD-D3147NA | D3147NA |
| 4/3E-HH | ZD-EH3147 | EH3147 |
| 6/4D/E-ZH | ZD-E4147 | E4147 |
| 6/4F-HH | ZD-FH4147A | FH4147A |
| 8/6E-ZH | ZD-F6147 | F6147 |
| 10/8F-ZH | ZD-FAM8147 | FAM8147 |
| 10/8E-ZH | ZD-F8147 | F8147 |
| 10/8ST-ZH | ZD-G8147 | G8147 |
| 12/10ST-ZH | ZD-G10147 | G10147 |
| 14/12ST-ZH | ZD-G12147 | G12147 |
| 6/4D-G | ZD-DG4137 | DG4137 |
| 8/6E-G | ZD-EG86137 | EG86137 |
| 10/8F-G | ZD-FG8137 | FG8137 |
| 12/10G-G | ZD-FG10137 | FG10137 |
| 14/12G-G | ZD-GG12137 | G12147 |

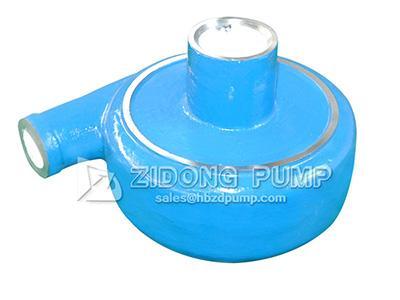

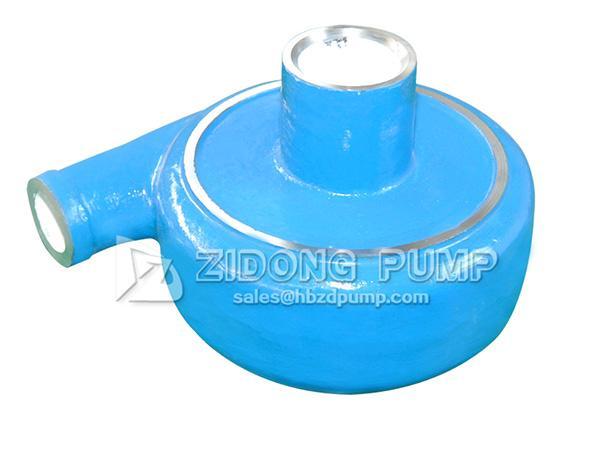

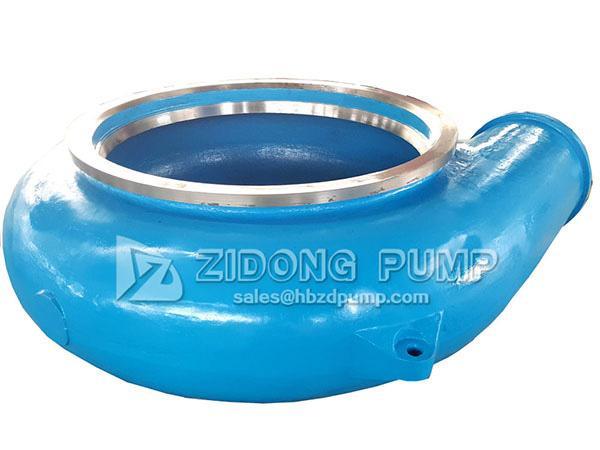

2. Revestimiento de voluta
| Modelo de bomba | Nuestro número de parte | Número de reemplazo de parte |
| 1.5/1B-ZH | ZD-B1110NA | B1110NA |
| 1.5/1C-HH | ZD-CH1110NA | CH1110NA |
| 2/1.5B-ZH | ZD-B15110NA | B15110NA |
| 3/2C-ZH | ZD-C2110NA | C2110NA |
| 3/2D-ZH | ZD-DH2110 | DH2110 |
| 4/3C/D-ZH | ZD-D3110 | D3110 |
| 4/3E-HH | ZD-EH3110 | EH3110 |
| 6/4D/E-ZH | ZD-E4110 | E4110 |
| 6/4F-HH | ZD-FH4110 | FH4110 |
| 8/6E-ZH | ZD-F6110 | F6110 |
| 10/8F/ST-ZH | ZD-G8110 | G8110 |
| 10/8E-ZH | ZD-F8110 | F8110 |
| 12/10ST-ZH | ZD-G10110 | G10110 |
| 14/12ST-ZH | ZD-G12110 | G12110 |

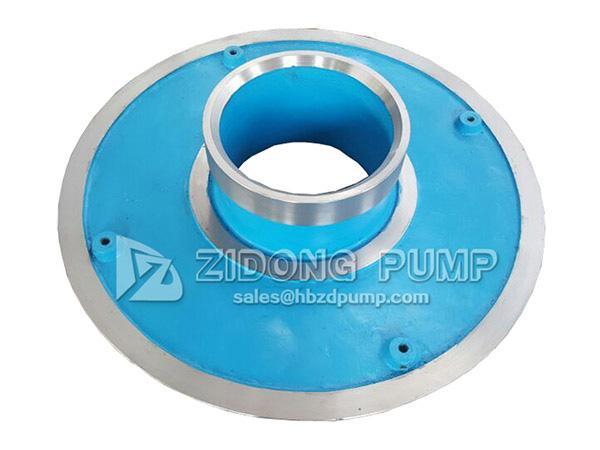

3. Buje de garganta
| Modelo de bomba | Nuestro número de parte | Número de reemplazo de parte |
| 3/2D-ZH | ZD-DH2083 | DH2083 |
| 4/3E-HH | ZD-EH3083 | EH3083 |
| 6/4D/E-ZH | ZD-E4083 | E4083 |
| 8/6E-ZH | ZD-F6083 | F6083 |
| 10/8F/ST-ZH | ZD-G8083 | G8083 |
| 10/8E-ZH | ZD-F8083 | F8083 |
| 12/10ST-ZH | ZD-G10083 | G10083 |
| 14/12G-ZH | ZD-GG12041 | GG12041 |
| 14/12ST-ZH | ZD-G12083 | G12083 |
| 14/12G-G | ZD-GG1412013-1 | GG1412013-1 |

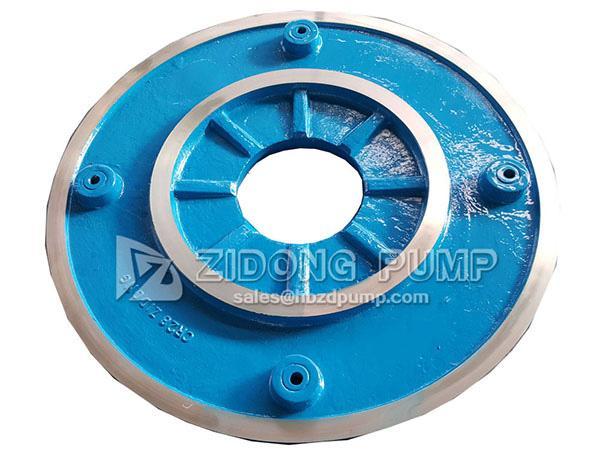

4. Inserción del revestimiento del marco
| Modelo de bomba | Nuestro número de parte | Número de reemplazo de parte |
| 1.5/1B-ZH | ZD-B1041NA | B1041NA |
| 1.5/1C-HH | ZD-CH1041NA | CH1041NA |
| 2/1.5B-ZH | ZD-B15041NA | B15041NA |
| 3/2C-ZH | ZD-C2041 | C2041 |
| 3/2D-ZH | ZD-DH2041 | DH2041 |
| 4/3C/D-ZH | ZD-D3041 | D3041 |
| 4/3E-HH | ZD-EH3041 | EH3041 |
| 6/4D/E-ZH | ZD-E4041 | E4041 |
| 8/6E-ZH | ZD-F6041 | F6041 |
| 10/8F/ST-ZH | ZD-G8041 | G8041 |
| 10/8E-ZH | ZD-F8041 | F8041 |
| 12/10ST-ZH | ZD-G10041 | G10041 |
| 14/12G-ZH | ZD-GG12041 | GG12041 |
| 14/12ST-ZH | ZD-G12041 | G12041 |
| 6/4D-G | ZD-DG4041 | DG4041 |
| 10/8F-G | ZD-FG8041 | FG8041 |
| 12/10G | ZD-GG10041 | GG10041 |
| 14/12G-G | ZD-GG12041 | GG12041 |
5. Expulsor y sello del expulsor
| Modelo de bomba | Nuestro número de parte | Número de reemplazo de parte |
| 1.5/1B-ZH | ZD-B028 | B028 |
| ZD-B029 | B029 |
| 2/1.5B-ZH | ZD-B028 | B028 |
| ZD-B029 | B029 |
| 3/2C-ZH | ZD-C028 | C028 |
| ZD-C029 | C029 |
| 4/3C-ZH | ZD-D028 | D028 |
| ZD-CAM029 | CAM029 |
| 1.5/1C-HH | ZD-CH028 | CH028 |
| ZD-CH029 | CH029 |
| 4/3D-ZH | ZD-D028 | D028 |
| ZD-D029 | D029 |
| 6/4D-ZH | ZD-DAM028 | DAM028 |
| ZD-DAM029 | DAM029 |
| 3/2D-HH | ZD-DAM028 | DAM028 |
| ZD-DAM029 | DAM029 |
| 6/4D-G | ZD-DAM028 | DAM028 |
| ZD-DAM029 | DAM029 |
| 6/4E-ZH | ZD-E028 | E028 |
| ZD-E029 | E029 |
| 8/6E-ZH | ZD-EAM028 | EAM028 |
| ZD-EAM029 | EAM029 |
| 10/8E-ZH | ZD-EAM028 | EAM028 |
| ZD-EAM029 | EAM029 |
| 4/3E-HH | ZD-EAM028 | EAM028 |
| ZD-EAM029 | EAM029 |
| 8/6E-G | ZD-E028 | E028 |
| ZD-E029 | E029 |
| 10/8F-G | ZD-F028 | F028 |
| ZD-F029 | F029 |
| 12/10G-G | ZD-GG028 | GG028 |
| ZD-G029 | G029 |
| 10/8ST-ZH | ZD-SH028 | SH028 |
| ZD-G029 | G029 |
| 12/10ST-ZH | ZD-SH028 | SH028 |
| ZD-G029 | G029 |
| 14/12ST-ZH | ZD-SH028 | SH028 |
| ZD-G029 | G029 |
